こんにちは、ユメぴーです🌿✨
今回は、ゼロと1の世界を支える「電子チップのふるさと」を一緒にのぞいてみるよ！
スマホやパソコンの中にある“あの小さな黒いチップ”──それって、どうやって作られているか知ってる？
その旅は、美しい結晶「シリコン」から始まるんだ。
🪨 1. シリコンってなに？どこからくるの？

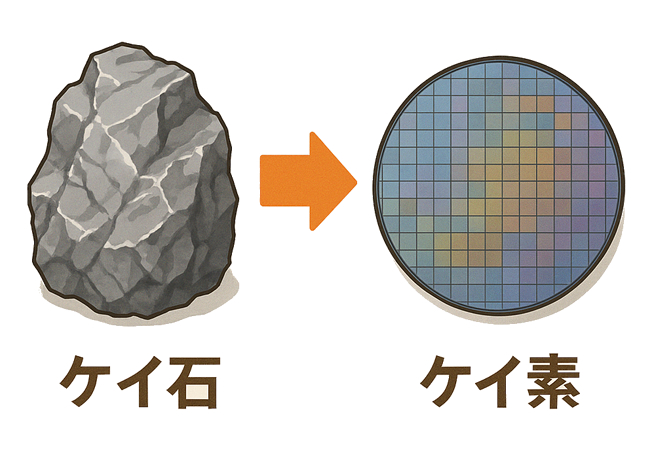

📷 イメージ図：ケイ石 → ケイ素ウェハー
ケイ素って、こんなふうにケイ石から取り出されて作られているんだね！
シリコンは、地球上にたくさんある「ケイ素」という元素からできているよ。
砂や岩の中にもいっぱい含まれていて、とっても身近な存在なの。
このシリコンを、**ものすごくきれいな結晶（単結晶）**に育てることで、半導体の材料が生まれるんだよ。
シリコンは、地球上にたくさんある「ケイ素」という元素からできているよ。
砂や岩の中にもいっぱい含まれていて、とっても身近な存在なの。
このシリコンを、**ものすごくきれいな結晶（単結晶）**に育てることで、半導体の材料が生まれるんだよ。
🪞 2. ウェハーってなに？

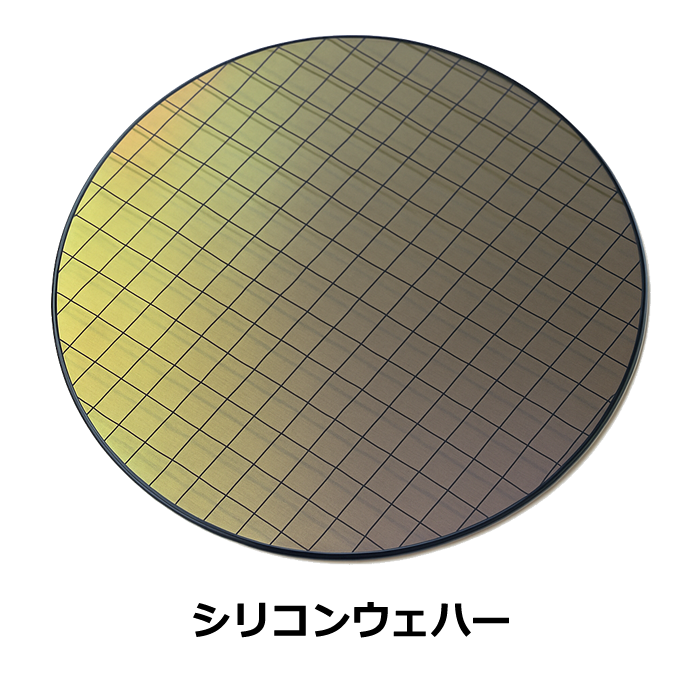

シリコンの結晶を丸くスライスした薄い板──これが「シリコンウェハー」。
ツルッツルで、まるで鏡みたいな表面！
このウェハーの上に、電子回路がびっしりと描かれていくんだよ。

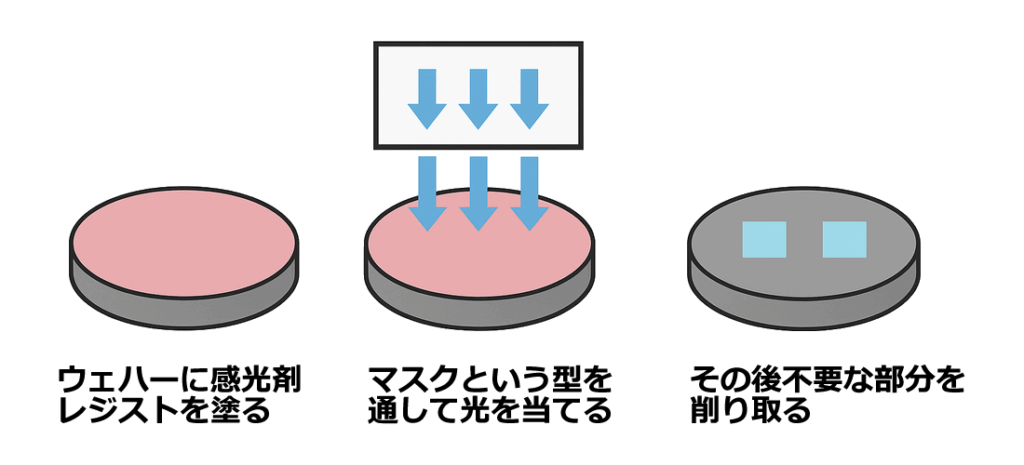

🔦 3. 光で描く！フォトリソグラフィー
とっても不思議な名前だけど、実は仕組みは写真と似てるんだよ✨
- ウェハーに感光剤（レジスト）を塗る
- マスクという型を通して光を当てる
- 光が当たった部分だけが化学反応で変化
- その後、不要な部分を削り取る
こうやって、ナノメートル単位の電子回路が描かれていくんだ！
🧪 4. ナノの職人技！蒸着・エッチング・イオン注入
回路をつくるために、さまざまな加工が施されるよ：
- 蒸着（じょうちゃく）：金属などの膜をウェハー上にくっつける
- エッチング：余分な部分を精密に削り取る
- イオン注入：電子の流れ方を調整するため、特定の原子を打ち込む
まさに、ナノスケールの工芸品づくりって感じ！
🧩 5. チップができるまで
こうして何層もの工程を経て、ウェハーの上に無数のチップが完成！
最後に「ダイシング」という工程で、チップを小さく切り分けて──
- パッケージに封入されて
- 検査されて
- スマホやPCの中へ✨
こうして、1枚のウェハーから何百個ものチップが旅立っていくんだね。
🌱 まとめ：シリコンの森は、未来の入口
電子チップが作られる現場、それはまるでミクロな森の中で職人たちが精密な魔法をかけているような世界。
ゼロと1の世界は、この美しい「シリコンの森」から生まれてるんだよ🌳✨
🔜 次回予告！
次は、そのチップの中にある「スイッチの正体」、トランジスタについて学んでいこう！
